3. Impression 3D#

Durant l’une des semaines, nous avons eu une formation à l’impression 3D, ce module reprend les différents éléments que nous a appris cette formation.

3.1 Logiciel pour Impression 3D#

Afin de pouvoir imprimer sa pièce, il est indispensable d’installer le logiciel qui permettra de générer un G-Code (le type de fichier compatible avec l’imprimante 3D). Ce dernier est PrusaSlicer.

3.1.1 Fichier stl#

Afin d’ouvrir un fichier sur PrusaSlicer, ce fichier doit indispensablement être en format STL. Pour ce faire, sur OpenSCAD (logiciel utilisé dans le module 2), il y a un bouton pour exporter directement le fichier en format stl.

3.2 PrusaSlicer#

Une fois que l’objet est ajouté sur PrusaSlicer, il est à présent nécessaire de s’assurer des paramètres d’impression.

3.2.1 Paramètres externes PrusaSlicer#

Effectivement, il est indispensable de vérifier certains paramètres, en voici deux sur lequel le prof de la formation a insisté :

1. Types d’imprimantes :

-Il est évident qu’il faut s’assurer de choisir l’imprimante exacte que nous allons utiliser dans le logiciel.

1. Types de matériaux :

-Il faut choisir le bon type de matériau, effectivement, ils ont, par exemple, une température de fusion différente !

3.2.2 Préparation de la manière d’impression#

Énormément de paramètres peuvent être modifiés en fonction de la manière avec laquelle nous voulons que l’impression se déroule. Voici quelques éléments clés à connaitre lorsque l’on débute :

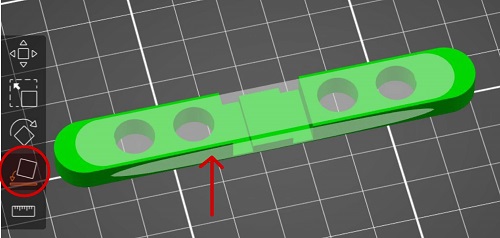

• Il est possible de placer l’objet sur la face (sans courbe de préférence) sur laquelle nous voulons qu’il s’imprime. Voici un exemple avec une sélection d’une face latérale de mon objet.

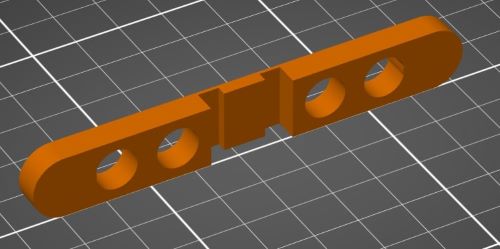

L’objet devient donc comme suit :

• On peut également visualiser en 3D l’objet ou choisir une vue couche par couche d’impressions (voir pointillés verts sur l’image plus bas).

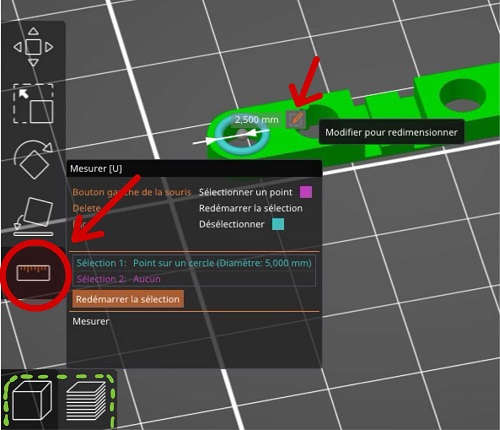

• Il est aussi possible d’imposer une des dimensions de l’objet, qui par conséquent adaptera toutes les autres en fonction. Dans le cadre de mon objet, il est primordial de s’assurer que son rayon entre parfaitement dans le cylindre du lego, c’est donc la dimension que j’ai imposée. En appuyant sur le crayon, une valeur en mm peut être ajoutée (voir en rouge sur l’image ci-dessous).

• On peut ajouter des supports, ces derniers sont importants pour assurer le bon déroulement de l’impression lorsque la forme en a besoin. Le principe de support est assez important à comprendre, mais pas tout à fait trivial, regardez cette vidéo qui explique quels types de supports sont intéressants à utiliser dans certains cas.

• En appuyant sur découpage après avoir programmé ses préférences, le détail de l’impression ainsi que la durée (primordial de vérifier) sont disponibles.

3.3 Impression#

Lorsque tous les paramètres d’impressions ont été imposés et que la durée d’impression entre dans les temps de réservations d’imprimantes, le fichier peut être exporté. Ce dernier doit être sous format G-code, indispensable pour être compatible avec l’imprimante.

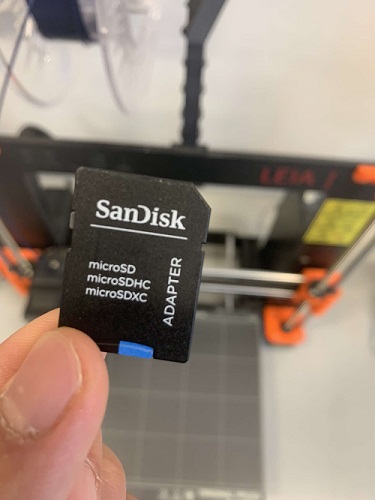

3.3.1 Carte SD#

Chaque imprimante possède une carte SD, cette dernière contient différents fichiers G-code.

Il faut donc prendre une carte SD, la connecter à notre ordinateur via les différents lecteurs présent sur place et y ajouter le G-code exporté.

3.3.2 Nettoyage#

Du papier et du produit sont présents sur place afin de nettoyer la plaque avant utilisation, un pshit suffit pour une plaque.

3.3.3 Vérification fil#

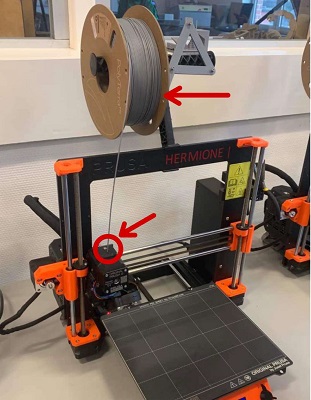

Il est important, avant de commencer, de vérifier que le fil de PLA est bel et bien présent ET fixe. Sinon, il faut en ajouter soit même en appuyant sur le bouton Charger filament.

3.3.4 Utilisation imprimante#

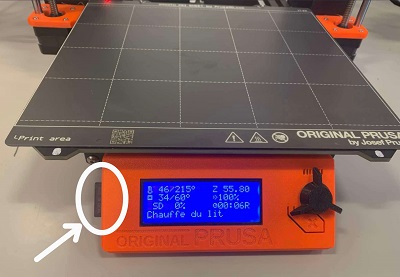

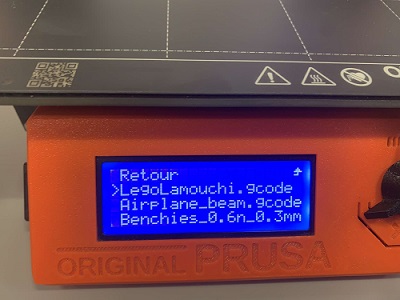

Par la suite, en insérant la carte dans l’imprimante, il sera possible de sélectionner son propre G-code. Par exemple, le mien se nommait LegoLamouchi.gcode, une fois dessus, il est possible de cliquer sur le bouton noir présent sur l’imprimante.

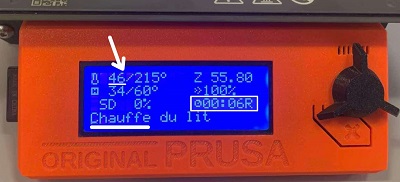

Une fois que le bon G-code est choisi, l’imprimante va chauffer jusqu’à atteindre la température d’impression et ensuite lancer l’impression. La durée d’impression est également visible.

Voici une vidéo de l’imprimante en action imprimant mon objet, nous pouvons clairement observer le déplacement couche par couche.

3.4 Résultat#

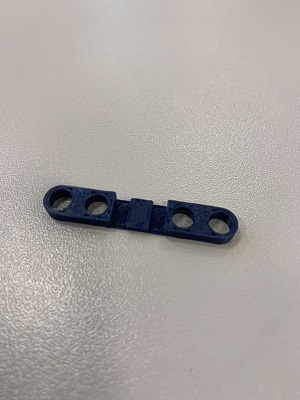

Après impression, voici à quoi mon objet ressemble :

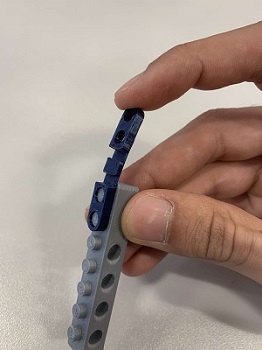

Je l’ai donc testé avec le lego imprimé par Lou et effectivement, les deux sont bel et bien compatibles.
